СИП-1

Провода СИП-1

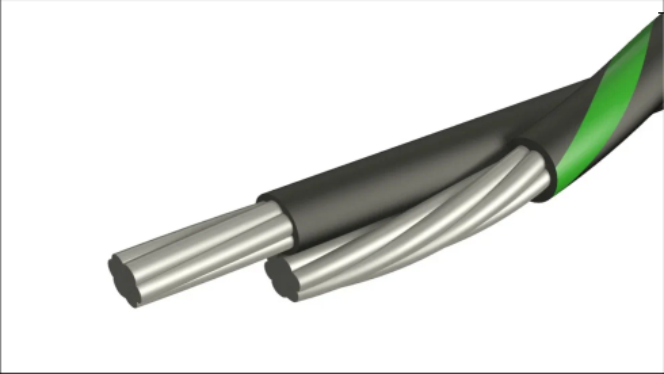

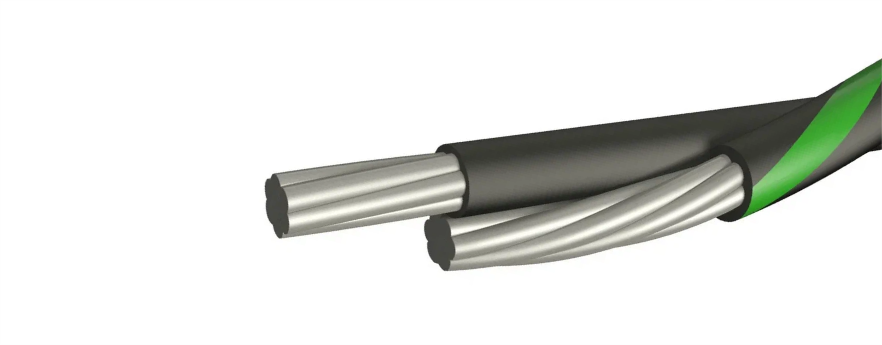

Провода СИП-1 — самонесущие изолированные провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ. Конструкция состоит из алюминиевых основных токопроводящих жил, изолированных светостабилизированным сшитым полиэтиленом, и неизолированной нулевой несущей жилы из алюминиевого сплава. Изолированные жилы скручены вокруг несущей жилы.

Провод применяется для магистральных участков воздушных линий и линейных ответвлений от них, в том числе в воздушных силовых и осветительных сетях.

Расшифровка

С — самонесущий;
И — изолированный;
П — провод;
1 — конструктивное исполнение с неизолированной нулевой несущей жилой.

Конструкция

Основные токопроводящие жилы — Алюминиевые; круглые, многопроволочные, уплотненные;
Нулевая несущая жила — Алюминиевый сплав; многопроволочная, круглая, уплотненная, неизолированная;
Количество основных жил — 1–4; конкретное количество зависит от исполнения;
Сечение основных жил — 16–240 мм²;
Сечение нулевой несущей жилы — 25–95 мм²;
Изоляция основных жил — Светостабилизированный сшитый полиэтилен;
Скрутка — Основные и вспомогательные изолированные жилы скручены вокруг нулевой несущей жилы с правым направлением скрутки;
Вспомогательные жилы — Предусмотрены для цепей наружного освещения и контроля в соответствующих исполнениях;
Наружная оболочка — Отсутствует;
Броня — Отсутствует.

Технические характеристики

Номинальное напряжение	0,6/1 кВ
Частота	50 Гц
Материал основных токопроводящих жил	алюминий
Материал нулевой несущей жилы	алюминиевый сплав
Конструкция основных жил	многопроволочная, уплотненная
Количество основных жил	1–4
Сечение основных жил	16–240 мм²
Сечение нулевой несущей жилы	25–95 мм²
Материал изоляции	светостабилизированный сшитый полиэтилен
Нулевая несущая жила	неизолированная
Диапазон рабочих температур	−60…+50 °C
Температура монтажа	не ниже −20 °C
Допустимая температура нагрева жилы при длительной эксплуатации	до +90 °C
Максимальная температура жилы при коротком замыкании	до +250 °C
Минимальный радиус изгиба	10 наружных диаметров
Строительная длина	по заказу потребителя
Срок службы	не менее 40 лет

Для основных жил устанавливается ряд сечений 16, 25, 35, 50, 70, 95, 120, 150, 185 и 240 мм², а для нулевой несущей жилы — 25, 35, 50, 54,6, 70 и 95 мм².

Назначение

СИП-1 применяется для передачи и распределения электрической энергии в воздушных электрических сетях низкого напряжения.
Провод используется:

для строительства магистральных участков воздушных линий электропередачи;
для линейных ответвлений от воздушных линий;
для воздушных силовых сетей напряжением до 0,6/1 кВ;
для воздушных осветительных сетей;
для подключения потребителей к воздушным линиям;
для реконструкции и модернизации существующих воздушных электрических сетей;
для прокладки воздушных линий в населённых пунктах и на промышленных объектах;
для сетей, где требуется самонесущая конструкция провода без отдельного несущего троса.

Благодаря самонесущей конструкции СИП-1 позволяет выполнять воздушные линии без отдельного несущего элемента. Изолированные алюминиевые основные жилы обеспечивают передачу электроэнергии, а неизолированная нулевая жила из алюминиевого сплава одновременно выполняет несущую функцию.
