ПВ1, ПВ2, ПВ3, ПВ4

Провода ПВ1, ПВ2, ПВ3, ПВ4

Провода ПВ — установочные провода с медной токопроводящей жилой и поливинилхлоридной изоляцией. Они предназначены для монтажа электрических цепей, прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и других местах стационарной установки.

В зависимости от исполнения провода выпускаются с различной гибкостью токопроводящей жилы: от однопроволочной у ПВ1 до особо гибкой у ПВ4. Номинальное сечение жил составляет от 0,5 до 95 мм², а для ПВ2 — от 2 до 95 мм².

Расшифровка

П — провод;
В — поливинилхлоридная изоляция.

Цифра после обозначения ПВ указывает конструктивное исполнение и гибкость токопроводящей жилы:
ПВ1 — провод с медной однопроволочной жилой;
ПВ2 — провод с гибкой многопроволочной жилой;
ПВ3 — провод с жилой повышенной гибкости;
ПВ4 — провод с особо гибкой жилой.

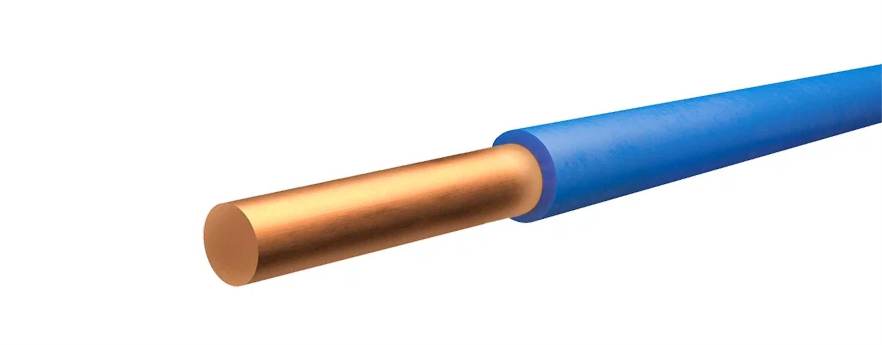

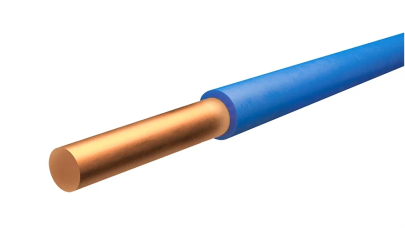

Конструкция

Токопроводящая жила — Медная; у ПВ1 применяется однопроволочная жила для сечений 0,5–10 мм² и многопроволочная для сечений от 16 мм²; ПВ2 имеет многопроволочную жилу класса 2; ПВ3 и ПВ4 отличаются повышенной и особой гибкостью;
Количество жил — 1;
Сечение жилы — ПВ1: 0,5–95 мм²; ПВ2: 2–95 мм²; ПВ3: 0,5–95 мм²; ПВ4: 0,5–10 мм²;
Изоляция — Поливинилхлоридный пластикат; для ПВ1, ПВ2 и ПВ3 допускается один или два слоя;
Наружная оболочка — Отсутствует; защитную функцию выполняет изоляция;
Броня — Отсутствует;
Форма — Круглая;

Технические характеристики

Номинальное переменное напряжение	до 450 В
Номинальное постоянное напряжение	до 1000 В
Частота	до 400 Гц
Материал токопроводящей жилы	медь
Конструкция жилы	однопроволочная или многопроволочная; зависит от марки ПВ и сечения
Количество жил	1
Сечение токопроводящей жилы	ПВ1 — 0,5–95 мм²; ПВ2 — 2–95 мм²; ПВ3 — 0,5–95 мм²; ПВ4 — 0,5–10 мм²
Материал изоляции	ПВХ-пластикат
Количество слоёв изоляции	1–2; зависит от марки
Броня	отсутствует
Диапазон рабочих температур	−50…+70 °C
Температура монтажа	не ниже −15 °C
Допустимая температура нагрева жилы	до +70 °C
Минимальный радиус изгиба	5 наружных диаметров для ПВ2, ПВ3 и ПВ4; 10 наружных диаметров для ПВ1
Сопротивление изоляции	не менее 1 МОм·км при 20 °C
Срок службы	не менее 15 лет

Назначение

Провода ПВ применяются для монтажа электрических цепей и стационарной прокладки в электроустановках.
Провод используется:

для монтажа электрических цепей;
для прокладки внутри стальных труб;
в пустотных каналах строительных конструкций;
на кабельных лотках и в электротехнических коробах;
в распределительных устройствах и электрических шкафах;
для подключения стационарного электрооборудования;
для участков электрических цепей, где требуется повышенная гибкость проводника;
для монтажа участков с частыми изгибами — преимущественно ПВ3 и ПВ4.

Благодаря различной конструкции токопроводящих жил провода ПВ подходят как для стационарного монтажа, так и для участков, требующих повышенной гибкости. ПВ1 используют преимущественно для обычного монтажа, а ПВ3 и ПВ4 — там, где необходима более высокая гибкость проводника.
