СИП-1А

Провода СИП-1А

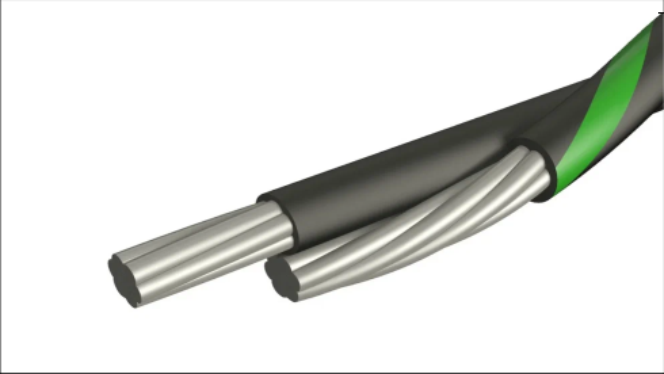

Провода СИП-1А — самонесущие изолированные провода для воздушных линий электропередачи и линейных ответвлений к потребителям на напряжение до 0,6/1 кВ. Конструкция состоит из алюминиевых фазных токопроводящих жил и нулевой несущей жилы, при этом все жилы имеют изоляцию из светостабилизированного термопластичного полиэтилена.

Расшифровка

С — самонесущий;
И — изолированный;
П — провод;
1 — конструктивное исполнение с нулевой несущей жилой;
А — изолированная нулевая несущая жила.

Конструкция

Фазные токопроводящие жилы — Алюминиевые; многопроволочные, уплотненные;
Нулевая несущая жила — Алюминиевый сплав или алюминиевый провод, упрочненный стальной проволокой; многопроволочная;
Количество основных жил — 1–4;
Сечение основных жил — 16–240 мм²;
Сечение нулевой несущей жилы — 25–95 мм²;
Изоляция основных жил — Светостабилизированный термопластичный полиэтилен;
Изоляция нулевой несущей жилы — Светостабилизированный термопластичный полиэтилен;
Скрутка — Изолированные фазные жилы скручены вокруг нулевой несущей жилы;
Вспомогательные жилы — Могут применяться для цепей наружного освещения и контроля;
Наружная оболочка — Отсутствует;
Броня — Отсутствует.

Технические характеристики

Номинальное напряжение	0,6/1 кВ
Частота	50 Гц
Материал фазных токопроводящих жил	алюминий
Материал нулевой несущей жилы	алюминиевый сплав или алюминий
Конструкция жил	многопроволочная, уплотненная
Количество основных жил	1–4
Сечение основных жил	16–240 мм²
Сечение нулевой несущей жилы	25–95 мм²
Материал изоляции	светостабилизированный термопластичный полиэтилен
Нулевая несущая жила	изолированная
Диапазон рабочих температур	−60…+50 °C
Температура монтажа	не ниже −20 °C
Допустимая температура нагрева жилы при длительной эксплуатации	до +90 °C
Максимальная температура жилы при коротком замыкании	до +250 °C
Минимальный радиус изгиба	10 наружных диаметров
Строительная длина	по заказу потребителя
Срок службы	не менее 40 лет

Для основных жил устанавливается ряд сечений 16, 25, 35, 50, 70, 95, 120, 150, 185 и 240 мм², а нулевых несущих жил — 25, 35, 50, 54,6, 70 и 95 мм².

Назначение

СИП-1А применяется для передачи и распределения электрической энергии в воздушных электрических сетях низкого напряжения.
Провод используется:

для строительства магистральных участков воздушных линий электропередачи;
для линейных ответвлений к потребителям;
для воздушных силовых сетей напряжением до 0,6/1 кВ;
для воздушных осветительных сетей;
для подключения жилых домов и хозяйственных построек;
для подключения общественных и промышленных объектов;
для реконструкции и модернизации воздушных электрических сетей;
для прокладки воздушных линий в населённых пунктах;
для участков, где требуется изолированная нулевая несущая жила.

Благодаря полностью изолированной конструкции СИП-1А обеспечивает дополнительную защиту нулевой несущей жилы от воздействия окружающей среды и случайного контакта. Изолированная нулевая жила одновременно выполняет несущую функцию и участвует в работе электрической сети.
