ППВ

Провода ППВ

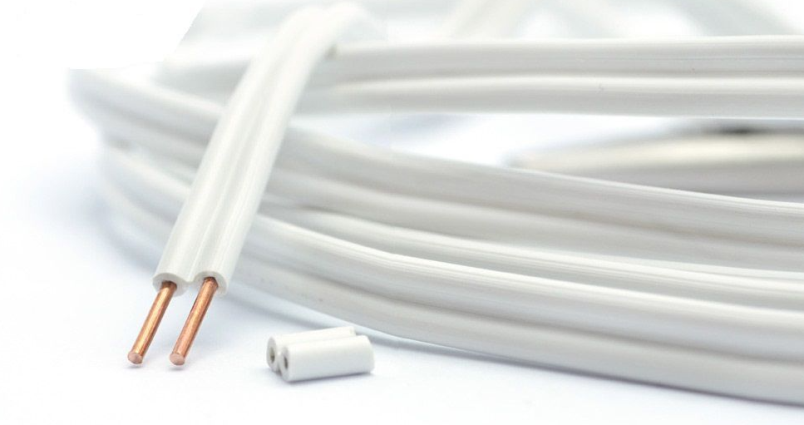

Провода ППВ — плоские установочные провода с медными токопроводящими жилами и поливинилхлоридной изоляцией. Провода предназначены для стационарной прокладки в осветительных и силовых электрических сетях, а также для монтажа электрооборудования, машин, механизмов и станков.

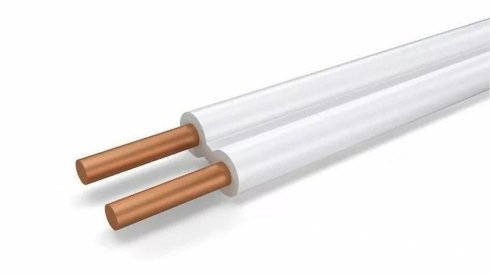

Конструкция ППВ предусматривает две или три параллельно расположенные жилы, разделённые изоляционным основанием. По ГОСТ 6323-79 номинальное сечение каждой жилы составляет от 0,75 до 4 мм².

Расшифровка

П — провод;
П — плоское исполнение;
В — поливинилхлоридная изоляция.

Конструкция

Токопроводящие жилы — Медные; однопроволочные, класс 1 по ГОСТ 22483;
Количество жил — 2 или 3;
Сечение жил — 0,75; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0 мм²;
Расположение жил — Параллельное, в одной плоскости;
Изоляция жил — Поливинилхлоридный пластикат; один слой;
Разделительное основание — Поливинилхлоридный пластикат; толщина 0,5 мм, ширина 1,0 мм;
Наружная оболочка — Отсутствует; провод имеет плоскую конструкцию;
Форма — Плоская.

Технические характеристики

Номинальное переменное напряжение	до 450 В
Номинальное постоянное напряжение	до 1000 В
Частота	до 400 Гц
Материал токопроводящих жил	медь
Конструкция жил	однопроволочная; класс 1
Количество жил	2 или 3
Сечение токопроводящей жилы	0,75–4 мм²
Номинальные сечения	0,75; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0 мм²
Материал изоляции	ПВХ-пластикат
Разделительное основание	присутствует
Броня	отсутствует
Диапазон рабочих температур	−50…+70 °C
Температура монтажа	не ниже −15 °C
Допустимая температура нагрева жилы	до +70 °C
Минимальный радиус изгиба	10 наружных диаметров или толщин плоского провода
Сопротивление изоляции	не менее 15 МОм·км для сечения 0,75 мм²; зависит от сечения
Срок службы	не менее 15 лет

Назначение

Провода ППВ применяются для стационарной прокладки электрических цепей в осветительных и силовых сетях, а также для монтажа электрооборудования.
Провод используется:

для монтажа осветительных электрических сетей;
для прокладки силовых цепей;
в электрических установках внутри зданий;
для монтажа электрооборудования, машин и механизмов;
для подключения стационарного оборудования;
в электрических шкафах и распределительных устройствах;
для прокладки в местах, где требуется плоская конструкция провода;
для стационарного монтажа в условиях, предусмотренных ГОСТ 6323-79.

Благодаря плоской конструкции и разделительному основанию ППВ удобен для параллельной прокладки нескольких электрических цепей. Медные однопроволочные жилы обеспечивают необходимую электрическую проводимость, а ПВХ-изоляция защищает жилы от воздействия окружающей среды и обеспечивает электрическую безопасность.
