СИП-4

Провода СИП-4

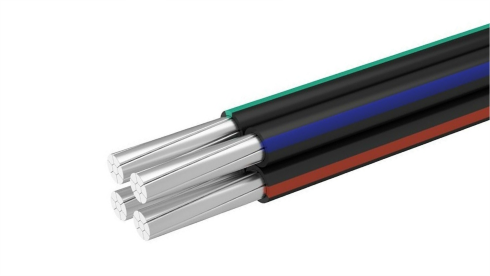

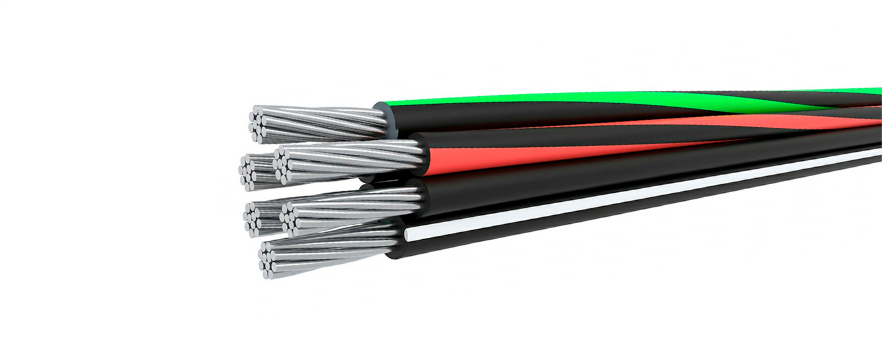

Провода СИП-4 — самонесущие изолированные провода без отдельного несущего элемента, предназначенные для воздушных линий электропередачи напряжением до 0,6/1 кВ. Конструкция состоит из алюминиевых многопроволочных токопроводящих жил, каждая из которых имеет изоляцию из светостабилизированного сшитого полиэтилена. Все жилы одновременно выполняют токопроводящую и несущую функции.

Расшифровка

С — самонесущий;
И — изолированный;
П — провод;
4 — конструктивное исполнение без отдельной нулевой несущей жилы.

Конструкция

Токопроводящие жилы — Алюминиевые; круглые, многопроволочные, уплотненные;
Количество жил — 2 или 4; зависит от исполнения;
Сечение токопроводящих жил — 16–120 мм²;
Изоляция — Светостабилизированный сшитый полиэтилен;
Несущий элемент — Отсутствует; все изолированные жилы являются несущими;
Скрутка — Изолированные жилы скручены между собой в правом направлении;
Нулевая несущая жила — Отсутствует;
Наружная оболочка — Отсутствует;
Броня — Отсутствует.

Технические характеристики

Номинальное напряжение	0,6/1 кВ
Частота	50 Гц
Материал токопроводящих жил	алюминий
Конструкция жил	многопроволочная, круглая, уплотненная
Количество жил	2 или 4
Сечение токопроводящей жилы	16–120 мм²
Материал изоляции	светостабилизированный сшитый полиэтилен
Нулевая несущая жила	отсутствует
Несущий элемент	отсутствует; несущими являются изолированные токопроводящие жилы
Диапазон рабочих температур	−60…+50 °C
Температура монтажа	не ниже −20 °C
Допустимая температура нагрева жилы при длительной эксплуатации	до +90 °C
Допустимая температура нагрева жилы в аварийном режиме	до +130 °C
Максимальная температура жилы при коротком замыкании	до +250 °C
Минимальный радиус изгиба	10 наружных диаметров
Строительная длина	по заказу потребителя
Срок службы	не менее 40 лет

Основной ряд сечений СИП-3 составляет 16, 25, 35, 50, 70, 95 и 120 мм². В Казахстане для СИП-4 также применяются исполнения 2×16, 2×25, 2×35, 4×16, 4×25, 4×35, 4×50, 4×70, 4×95 и 4×120 мм².

Назначение

СИП-4 применяется для передачи и распределения электрической энергии в воздушных электрических сетях низкого напряжения.
Провод используется:

для строительства линейных ответвлений от воздушных линий электропередачи;
для подключения потребителей к воздушным электрическим сетям;
для устройства вводов в жилые дома;
для подключения общественных и промышленных объектов;
для воздушных силовых сетей напряжением до 0,6/1 кВ;
для воздушных осветительных сетей;
для прокладки по фасадам и стенам зданий;
для прокладки по инженерным сооружениям;
для реконструкции и модернизации воздушных электрических сетей.

Благодаря отсутствию отдельной несущей жилы СИП-4 имеет компактную конструкцию, в которой все изолированные жилы одновременно выполняют токопроводящую и несущую функции. Это позволяет использовать провод для ответвлений от ВЛ к вводам в здания и для прокладки по стенам сооружений.
