СИП-3

Провода СИП-3

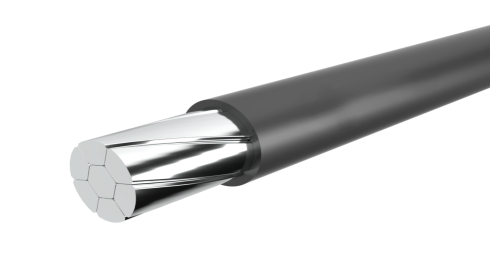

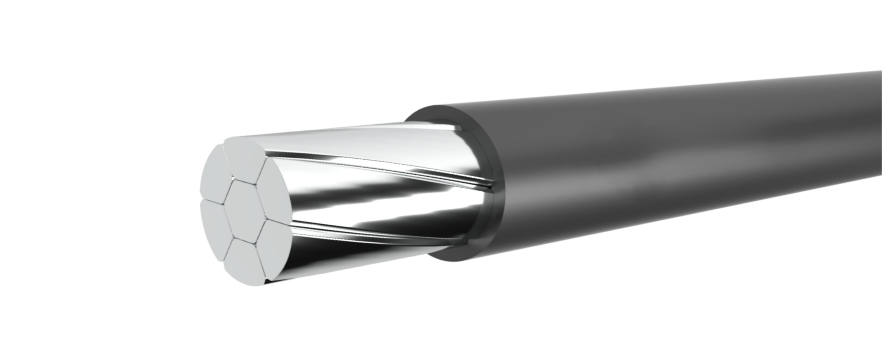

Провода СИП-3 — самонесущие защищённые провода для воздушных линий электропередачи на напряжение 20 и 35 кВ. Провод имеет одну многопроволочную токопроводящую жилу из алюминиевого сплава и защитную изоляцию из светостабилизированного сшитого полиэтилена. Для сетей 10, 15 и 20 кВ применяется исполнение на номинальное напряжение 20 кВ, а для сетей 35 кВ — исполнение на 35 кВ.

Расшифровка

С — самонесущий;
И — изолированный;
П — провод;
3 — конструктивное исполнение защищённого провода с одной токопроводящей жилой из алюминиевого сплава и защитной изоляцией.

Конструкция

Токопроводящая жила — Алюминиевый сплав; многопроволочная, круглая, уплотнённая;
Сечение токопроводящей жилы — 35–240 мм²;
Изоляция — Светостабилизированный сшитый полиэтилен; чёрного цвета;
Толщина изоляции — 2,3 мм для исполнения на 20 кВ; 3,5 мм для исполнения на 35 кВ;
Нулевая несущая жила — Отсутствует;
Наружная оболочка — Отсутствует;
Броня — Отсутствует;
Конструкция — Одножильный защищённый провод.

Технические характеристики

Номинальное напряжение	20 кВ; для сетей 10, 15 и 20 кВ; 35 кВ для сетей 35 кВ
Частота	50 Гц
Материал токопроводящей жилы	алюминиевый сплав
Конструкция жилы	многопроволочная, круглая, уплотнённая
Количество жил	1
Сечение токопроводящей жилы	35–240 мм²
Материал изоляции	светостабилизированный сшитый полиэтилен
Нулевая несущая жила	отсутствует
Диапазон рабочих температур	−60…+50 °C
Температура монтажа	не ниже −20 °C
Допустимая температура нагрева жилы при длительной эксплуатации	до +90 °C
Допустимая температура жилы в аварийном режиме	до +130 °C
Максимальная температура жилы при коротком замыкании	до +250 °C
Минимальный радиус изгиба	10 наружных диаметров
Строительная длина	по заказу потребителя
Срок службы	не менее 40 лет

Основной ряд сечений СИП-3 составляет 35, 50, 70, 95, 120, 150, 185 и 240 мм². Для исполнения на 20 и 35 кВ этот ряд используется производителями; конструктивные размеры и масса различаются в зависимости от напряжения.

Назначение

СИП-3 применяется для передачи и распределения электрической энергии в воздушных электрических сетях среднего напряжения.
Провод используется:

для строительства магистральных воздушных линий электропередачи;
для воздушных линий напряжением 10, 15 и 20 кВ;
для воздушных линий напряжением 35 кВ;
для передачи электрической энергии от подстанций к распределительным пунктам;
для реконструкции и модернизации воздушных электрических сетей;
для прокладки линий в населённых пунктах и на промышленных объектах;
для воздушных линий в районах с повышенным воздействием атмосферных факторов;
для участков, где требуется защищённый провод с изоляцией без отдельной нулевой несущей жилы.

Благодаря защищённой конструкции СИП-3 обеспечивает надёжную передачу электроэнергии в сетях среднего напряжения и повышает безопасность воздушных линий. Алюминиевая многопроволочная жила обеспечивает механическую прочность, а светостабилизированный сшитый полиэтилен защищает её от воздействия окружающей среды.
